Nicht-isolierte PCB-Montage

Mit dem umfangreichen Portfolio an Point-of-Load (POL) DC-DC-Wandlern von Advanced Energy überwinden Sie die Herausforderungen, die sich aus den Anforderungen an hohen Spitzenströme und geringen Störrspannungen von Hochleistungs-Halbleitergeräten ergeben. Entdecken Sie unsere universell einsetzbaren und anwendungs-optimierten Produktfamilien, um den passenden Wandler für Ihre Anforderungen zu finden. Unsere nicht-isolierten DC/DC-Wandler erfüllen alle Anforderungen an die Stromversorgung von Halbleitern, einschließlich Prozessoren, Speicher, FPGAs, DSPs und ASICs sowie standardmäßige digitale und analoge integrierte Schaltungen.

Nicht-isolierte PCB-Montage

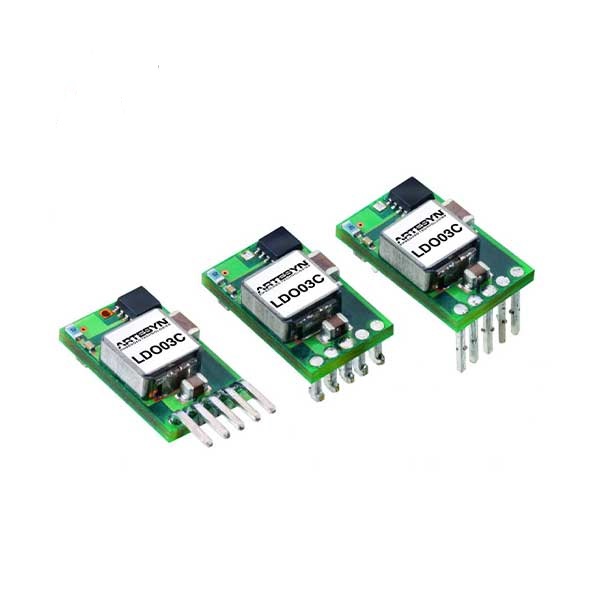

LDO

15, 30, and 50 W series delivering 3, 6, and 10 A output current, respectively
Wide 3 to 13.8 VDC input range and offers a 0.59 to 5.1 VDC adjustable output
Designed for cost- and space-sensitive applications

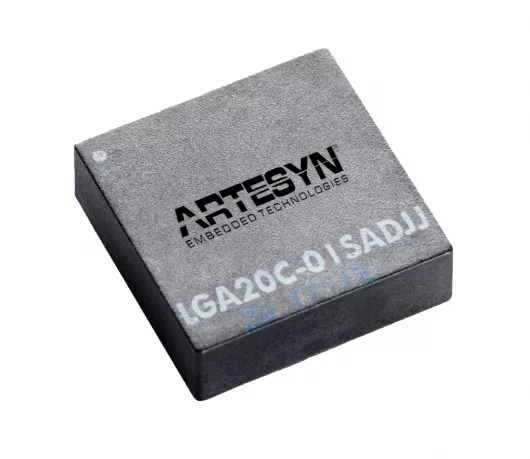

LGA-C

15 to 100 W with 3, 6, 10 and 20 A output current rating
Wide input voltage range up to 14 V
Adjustable output voltage range of 0.59 to 5.1 V

LGA-D

Adjustable output within the range of 0.6 V to 5.2 VDC by either PMBus or external resistor configuration
Footprint of 1 x 0.5 inches (25.4 x 12.5 mm)
Withstands reflow oven temperatures and supplied in tape-and-reel packaging for high-volume production

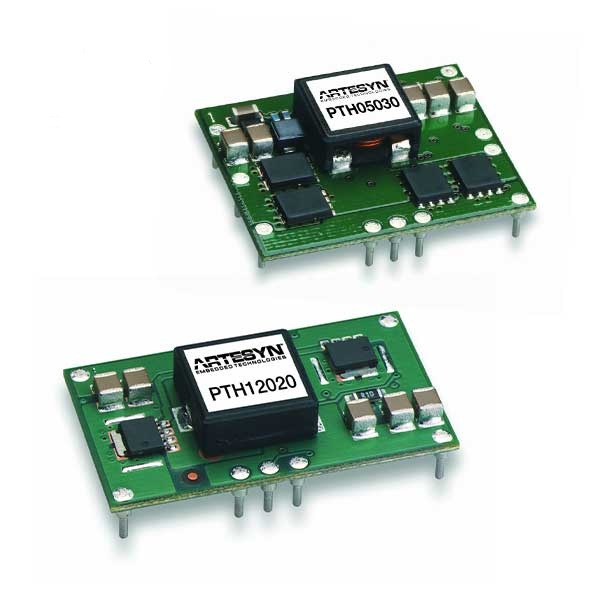

PTH

Output currents from 6 to 60 A
Output voltages from 0.8 to 5.5 VDC with vertical or horizontal mount
All models offer power sequencing

SIL/SMT

Non-isolated DC-DC converters in vertical, horizontal and surface mounted (SMT) footprints
Output current ratings of 5, 10, 15, 20, 30 and 40 A
Available with fixed and wide-range adjustable output voltages
