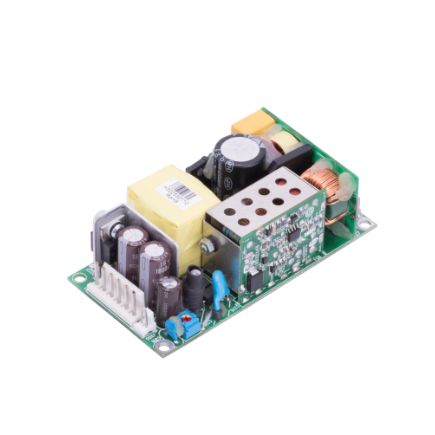

CINT1150 Series

Active

150 W Single Output Industrial Grade

Advanced Energy’s SL Power CINT1150 family is the latest offering in high density single output open-frame AC-DC power supplies. Approved to EN/CSA/IEC/UL62368-1, the CINT1150 family is ideal for lighting, industrial printers, gaming equipment, and many other applications where power density and cost are critical. The CINT1150 operates at universal input rang of 90 to 264 VAC and wide temperature range -10ºC to +70ºC, devering full rated output power up to +50ºC. In addition, these models feature Power Fail and DC OK signals.

特徴仕様在庫チェック技術文書 Support

特徴

2” x 4” x 1.3” Package
150 W w/air, 100 W convection cooled
Universal Input 90 to 264 VAC

メリット

For 1U Applications
Power Fail/Output Good Signal
Approved to EN/IEC/UL62368-1
3 Year Warranty
RoHS Compliant
IEC 62368-1 Compliant

仕様

出力電力 (W):	150
長さ（インチ）:	4
幅（インチ）:	2
高さ（インチ）:	1.3
マウントタイプ:	Embedded PSU
最小出力電流 (A):	1.79
最大出力電流 (A):	8.33
出力電圧範囲 (V):	12V to 56V
最小出力（W）:	150
最大出力（W）:	150
Minimum Input Voltage (V):	90
最大入力電圧 (V):	264
保証期間（年）:	3

すべての仕様仕様の崩壊

在庫チェック

モデル番号サンプル購入	最小電圧 (V)	最大最大電圧 (V)	電流 (A)	公称電圧 (V)	出力数	サンプル	購入
CINT1150A1206K01 アクティブ, 在庫あり 12V @ 12.5A , Class I リクエスト購入	11.4	12.6	12.5	12	1	リクエスト	購入
CINT1150A2406K01 アクティブ, 在庫あり 24V @ 6.25A, Class I リクエスト購入	23.8	25.2	6.25	24	1	リクエスト	購入
CINT1150A4806K01 アクティブ, 在庫あり 48V @ 3.13A , Class I リクエスト購入	45.6	50.4	3.13	48	1	リクエスト	購入
CINT1150A5606K01 アクティブ, 在庫あり 56V @ 2.68A, Class I リクエスト購入	53.2	58.8	2.68	56	1	リクエスト	購入

技術文書

タイトル	タイプ
CINT-MINT1150 3D File (4 MB)	3Dモデル
CINT1150 Series Datasheet (2 MB)	データシート
CINT1150 HT Demko Certificate (338 KB)	Demko Certificate
CINT1150 Series Demko Cert (386 KB)	Demko Certificate
CINT1150 HT CB Certificate Class I (267 KB)	安全証明書
CINT1150 HT CB Certificate Class II (267 KB)	安全証明書
CINT1150 HT UL Certificate of Compliance (283 KB)	安全証明書
CINT1150 Series CB Cert (237 KB)	安全証明書
CINT1150 Series UL Cert (176 KB)	安全証明書
