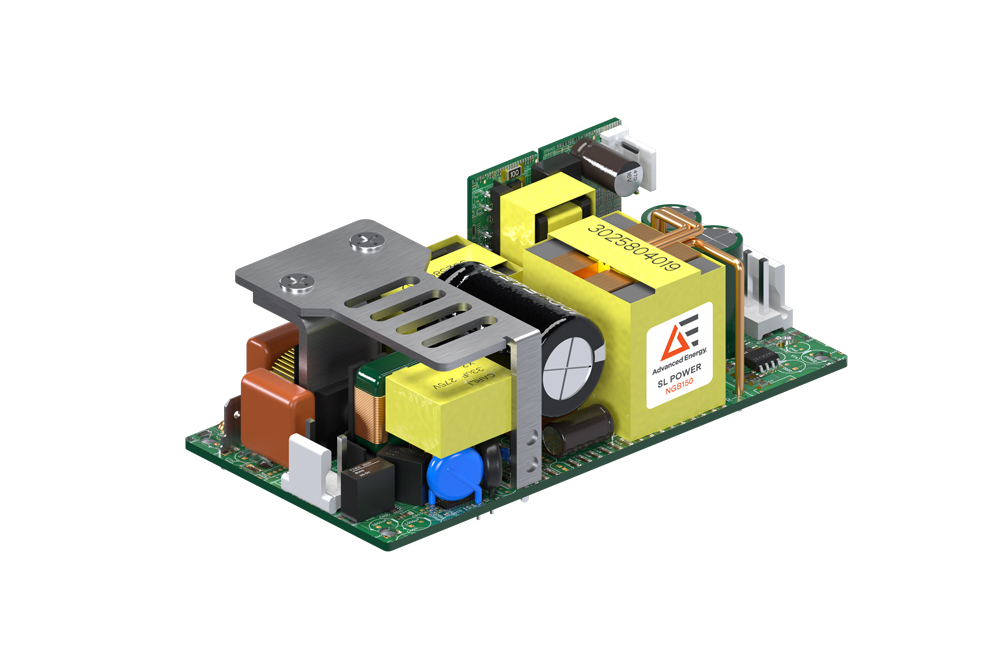

NGB150 Series

Active

120/150 W Medical/Industrial

Advanced Energy’s SL Power NGB150 series provide for a very wide range of AC-DC embedded power requirement offering voltages of 12 V, 15 V, 19 V, 24 V and 48 V together with an optional 5 V standby and 12 V fan output. Each model accepts a universal input of 85 to 264 VAC. Full-load efficiency of greater than 90 percent. These compact switch-mode power supplies feature output overvoltage and short-circuit protection. These units are ideal for use in industrial and medical applications.

特徴仕様在庫チェック技術文書 Support

特徴

150 W max output power
4.0” x 2.0” x 1.26”
-20°C to 70°C with derating
Optional 5 V @ 0.5 A housekeeping
High efficiency: 90% typical
± 10% adjustment range

メリット

Industrial/Medical safety
Margin programming
Single Output
EMI Class B
EN61000 Immunity
UL EN62368-1/UL60601
CSA No. 62368-1/60601
CB Report IEC62368-1 IEC60601-1
>7 year E-Cap Life
3 Year Warranty

仕様

出力電力 (W):	150
長さ（インチ）:	4
幅（インチ）:	2
高さ（インチ）:	1.6
マウントタイプ:	Embedded PSU
最小出力電流 (A):	3.13
最大出力電流 (A):	12.5
出力電圧範囲 (V):	12V to 48V
最小出力（W）:	120
最大出力（W）:	150
Minimum Input Voltage (V):	85
最大入力電圧 (V):	264
保証期間（年）:	3

すべての仕様仕様の崩壊

在庫チェック

モデル番号サンプル購入	最小電圧 (V)	最大最大電圧 (V)	電流 (A)	公称電圧 (V)	出力数	サンプル	購入
NGB150S12C Active, お問い合わせ 12V @ 10A Class II お問い合わせ購入	10.8	13.2	10	12	1	お問い合わせ	購入
NGB150S12K アクティブ, 在庫あり 12V @ 10.0A Class I リクエスト購入	10.8	13.2	10	12	1	リクエスト	購入
NGB150S15C Active, お問い合わせ 15V @ 8.0A Class II お問い合わせ購入	13.5	16.5	8	15	1	お問い合わせ	購入
NGB150S15K Active, お問い合わせ 15V @ 8.0A Class I お問い合わせ購入	13.5	16.5	8	15	1	お問い合わせ	購入
NGB150S19C Active, お問い合わせ 19V @ 6.32A Class II お問い合わせ購入	17.1	20.9	6.32	19	1	お問い合わせ	購入
NGB150S19K アクティブ, 在庫あり 19V @ 6.32A Class I リクエスト購入	17.1	20.9	6.32	19	1	リクエスト	購入
NGB150S24C Active, お問い合わせ 24V @ 5.0A Class II お問い合わせ購入	21.6	26.4	5	24	1	お問い合わせ	購入
NGB150S24K アクティブ, 在庫あり 24V @ 5.0A Class I リクエスト購入	21.6	26.4	5	24	1	リクエスト	購入
NGB150S48C Active, お問い合わせ 48V @ 2.5A Class II お問い合わせ購入	43.2	52.8	2.5	48	1	お問い合わせ	購入
NGB150S48K アクティブ, 在庫あり 48V @ 2.5A Class I リクエスト購入	43.2	52.8	2.5	48	1	リクエスト	購入

技術文書

タイトル	タイプ
NGB150 3D File (7 MB)	3Dモデル
NGB150 Class I CB Certificate IEC60601 (197 KB)	証明書
NGB150 Class I CB Certificate IEC62368 (247 KB)	証明書
NGB150 Class II CB Certificate IEC60601 (197 KB)	証明書
NGB150 Class II CB Certificate IEC62368 (298 KB)	証明書
SL Power NGB150 CE Declaration of Conformity (114 KB)	証明書
NGB150 Datasheet (356 KB)	データシート
