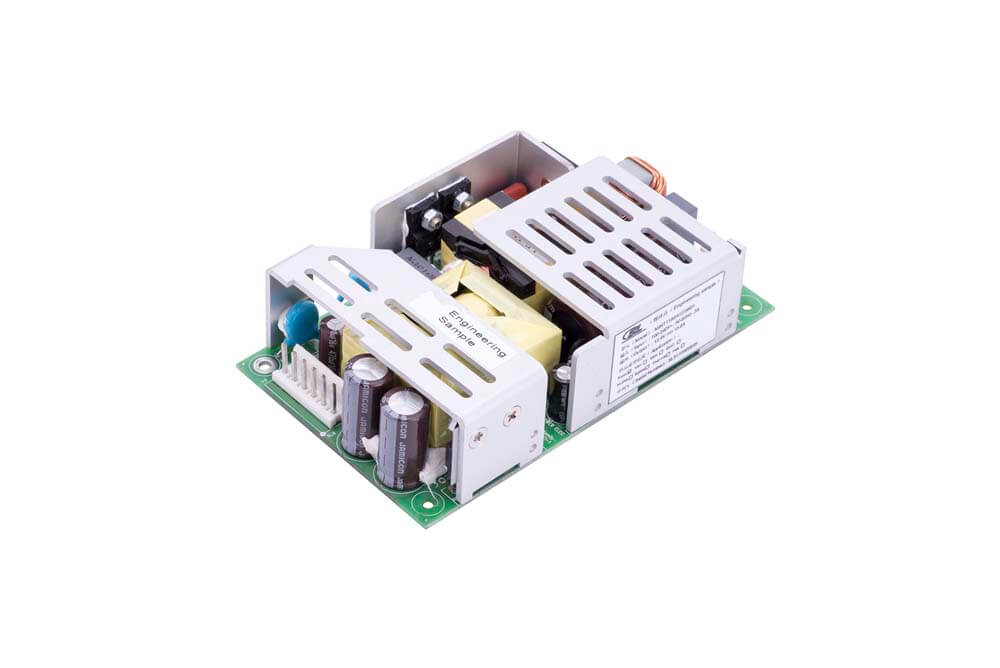

MINT1180 Series

Active

180 W Single Output Medical Grade

Advanced Energy’s SL Power MINT1180 series is a high power density for a power supply in a 3" x 5" size. Approved to EN/IEC/UL/CSA 60601-1, 3rd edition, with isolation levels which satisfy the 2MOPP requirements. The MINT1180 series is ideal for portable medical devices, and many other applications where medical certifications, power density and cost are critical. The MINT1180 series operates at universal input range of 90 to 264 VAC and wide temperature range -10ºC to 70ºC.

特徴仕様在庫チェック技術文書 Support

特徴

3” x 5” x 1.3” Package
180 W Convection Cooled Power
Universal Input 90 to 264 VAC
Efficiency 90% typical

メリット

Ideal for 1U Applications
Class I and Class II versions
Approved to IEC60601-1, 3rd Edition & EN/IEC/UL62368-1
3 Year Warranty
RoHS Compliant

仕様

出力電力 (W):	180
長さ（インチ）:	5
幅（インチ）:	3
高さ（インチ）:	1.3
マウントタイプ:	Embedded PSU
最小出力電流 (A):	3.75
最大出力電流 (A):	15
出力電圧範囲 (V):	12V to 48V
最小出力（W）:	180
最大出力（W）:	180
Minimum Input Voltage (V):	90
最大入力電圧 (V):	264
保証期間（年）:	3

すべての仕様仕様の崩壊

在庫チェック

モデル番号サンプル購入	最小電圧 (V)	最大最大電圧 (V)	電流 (A)	公称電圧 (V)	出力数	サンプル	購入
MINT1180A1575K01 アクティブ, 在庫あり 15V @ 12.0A Class I リクエスト購入	15	15	12	15	1	リクエスト	購入
MINT1180A1875K01 アクティブ, 在庫あり 18V @ 10.0A Class I リクエスト購入	18	18	10	18	1	リクエスト	購入
MINT1180A2475K01 アクティブ, 在庫あり 24V @ 7.50A Class I リクエスト購入	24	24	7.5	24	1	リクエスト	購入
MINT1180A2875K01 アクティブ, 在庫あり 28V @ 6.40A Class I リクエスト購入	28	28	6.4	28	1	リクエスト	購入
MINT1180A3275K01 アクティブ, 在庫あり 32V @ 5.62A Class I リクエスト購入	32	32	5.62	32	1	リクエスト	購入
MINT1180A4875K01 アクティブ, 在庫あり 48V @ 3.75A Class I リクエスト購入	48	48	3.75	48	1	リクエスト	購入

技術文書

タイトル	タイプ
MINT1180 3D File (6 MB)	3Dモデル
MINT1180 Datasheet (510 KB)	データシート
MINT1180 Demko (EN60601-1) Certificate (238 KB)	Demko Certificate
MINT1180 RoHS Statement (131 KB)	RoHS証明書
CB Test Certificate (211 KB)	安全証明書
MINT1180 CB Certificate IEC60601-1 (221 KB)	安全証明書
MINT1180 ITE (IEC60950) CB Certificate (133 KB)	安全証明書
MINT1180 UL60950 Certificate (99 KB)	安全証明書
