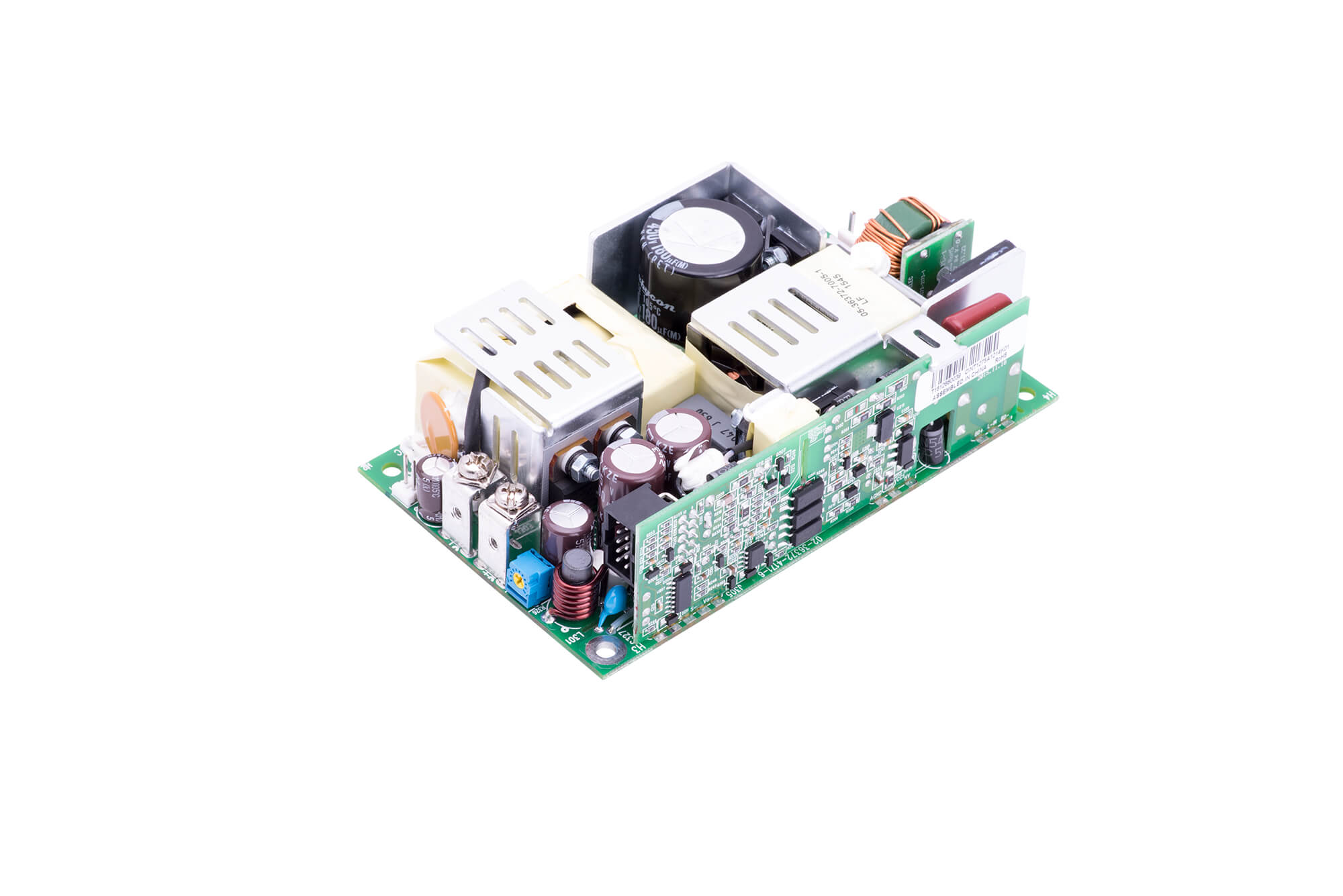

CINT1275 Series

Active

275 W Single Output Industrial Grade

Advanced Energy’s SL Power CINT1275 family offering in high density single output open-frame AC/DC power supplies. Approved to EN/CSA/IEC/UL62368-1. The CINT1275 operates at universal input rang of 90 to 264 VAC and wide temperature range -10ºC to +70ºC, devering full rated output power up to +50ºC. In addition, these models feature Power Fail, DC OK, Inhibit signals.

特徴仕様在庫チェック技術文書 Support

特徴

3” x 5” x 1.40” Package
Up to 275 W of AC-DC Power
Universal Input 90 to 264 VAC Input Range
Efficiency 92% typical

メリット

For 1U Applications
Standby and Fan Output Voltages
Forced Current Share
Inhibit, Power Fail, Output OK Signals
Approved to IEC60601-1, 3rd Edition & EN/IEC/UL62368-1
3 Year Warranty
RoHS Compliant

仕様

出力電力 (W):	275
長さ（インチ）:	5
幅（インチ）:	3
高さ（インチ）:	1.38
マウントタイプ:	Embedded PSU
最小出力電流 (A):	3.21
最大出力電流 (A):	15
出力電圧範囲 (V):	12V to 56V
最小出力（W）:	275
最大出力（W）:	275
Minimum Input Voltage (V):	90
最大入力電圧 (V):	264
保証期間（年）:	3

すべての仕様仕様の崩壊

在庫チェック

モデル番号サンプル購入	最小電圧 (V)	最大最大電圧 (V)	電流 (A)	公称電圧 (V)	出力数	サンプル	購入
CINT1275A1214K01 アクティブ, 在庫あり 12V @ 21.8A, Class I リクエスト購入	11.4	12.6	21.8	12	1	リクエスト	購入
CINT1275A1514K01 Active, お問い合わせ 15V @ 18.3A, Class I お問い合わせ購入	14.25	15.75	18.3	15	1	お問い合わせ	購入
CINT1275A2414K01 アクティブ, 在庫あり 24V @ 10.9A, Class I リクエスト購入	22.8	25.2	10.9	24	1	リクエスト	購入
CINT1275A4814K01 アクティブ, 在庫あり 48V @ 5.46A, Class I リクエスト購入	45.6	50.4	5.46	48	1	リクエスト	購入
CINT1275A5614K01 Active, お問い合わせ 56V @ 4.68A, Class I お問い合わせ購入	56	56	4.68	56	1	お問い合わせ	購入

技術文書

タイトル	タイプ
CINT-MINT1275 3D File (5 MB)	3Dモデル
CINT1275 Datasheet (2 MB)	データシート
CINT1275 Demko A12 Certificate (531 KB)	Demko Certificate
CINT1275 Demko Certificate (531 KB)	Demko Certificate
CINT1275 HT Demko Certificate (413 KB)	Demko Certificate
CINT1275 RoHS Statement (130 KB)	RoHS証明書
CINT1275 CB Certificate (232 KB)	安全証明書
CINT1275 HT CB Certificate (205 KB)	安全証明書
CINT1275 HT UL Certificate of Compliance (225 KB)	安全証明書
CINT1275 Series CB Certificate A12 (199 KB)	安全証明書
CINT1275 UL Certificate (120 KB)	安全証明書
