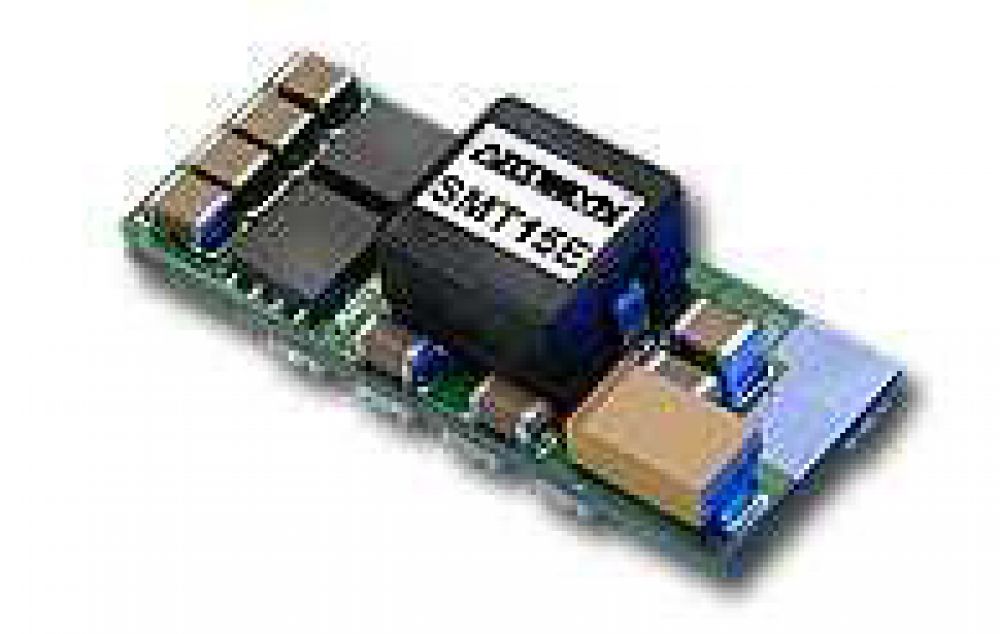

SMT15E_12V Series
Active
49.5 W (15 A) Non-Isolated DC-DC Converters
The SMT15E_12V series non-isolated DC-DC converter accepts a 10 to 14 VDC input and produces an output that can be trimmed over a very wide 0.8 to 3.63 VDC range to satisfy a broad diversity of semiconductor power needs. Rated at 49.5 W, the converter has a typical efficiency of 94% and can deliver up to 15 A. Standard features include remote On/Off, remote sense and comprehensive protection against short-circuit and overtemperature conditions. Packaged as a low profile surface-mount module, it has a 0.53 x 1.3 inch (13.5 x 33 mm) footprint and an installed height of only 0.32 inch (8.2 mm).
特徴
- 15 A Current rating
- Input voltage range: 10.0 VDC -14.0 VDC
- Output voltage range: 0.8 VDC - 3.63 VDC
- Ultra high efficiency: 94% @ 12 Vin and 3.3 Vout
- Designed in reliability: MTBF of 6,920,000 hours per Telcordia SR-332
メリット
- Extremely low internal power dissipation
- Minimal thermal design concerns
- Ideal solution where board space is at a premium or tighter card pitch is required
- Industry standard surface-mount footprint
- Available RoHS compliant
- 2 year warranty
仕様
| 出力電力 (W): | 54 |
|---|---|
| 長さ（インチ）: | 1.3 |
| 幅（インチ）: | 0.53 |
| 高さ（インチ）: | 0.32 |
| マウントタイプ: | BMP; SMT |
| 最小出力電流 (A): | 15 |
| 最大出力電流 (A): | 15 |
| 出力電圧範囲 (V): | 0.8V to 3.63V |
