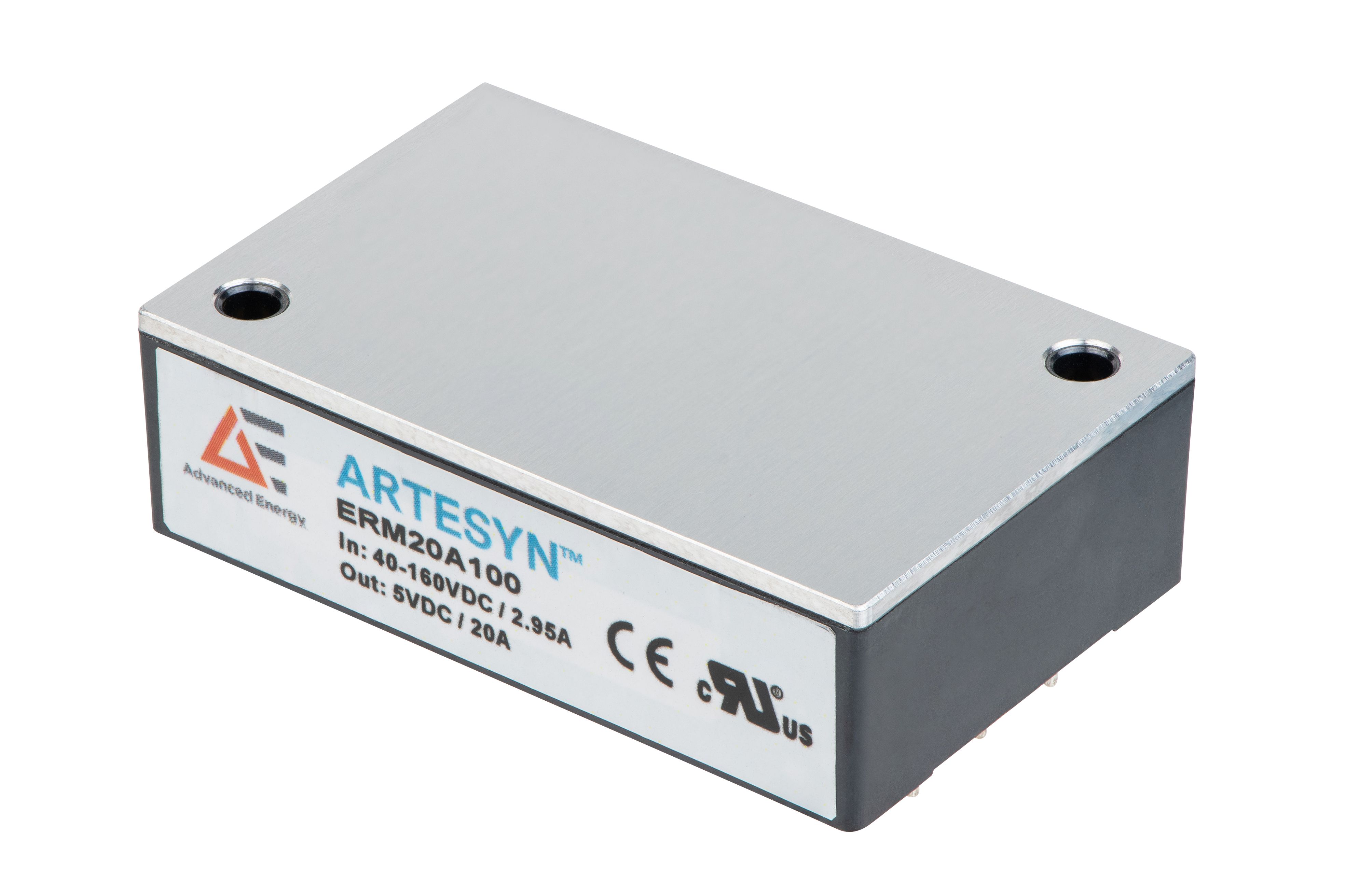

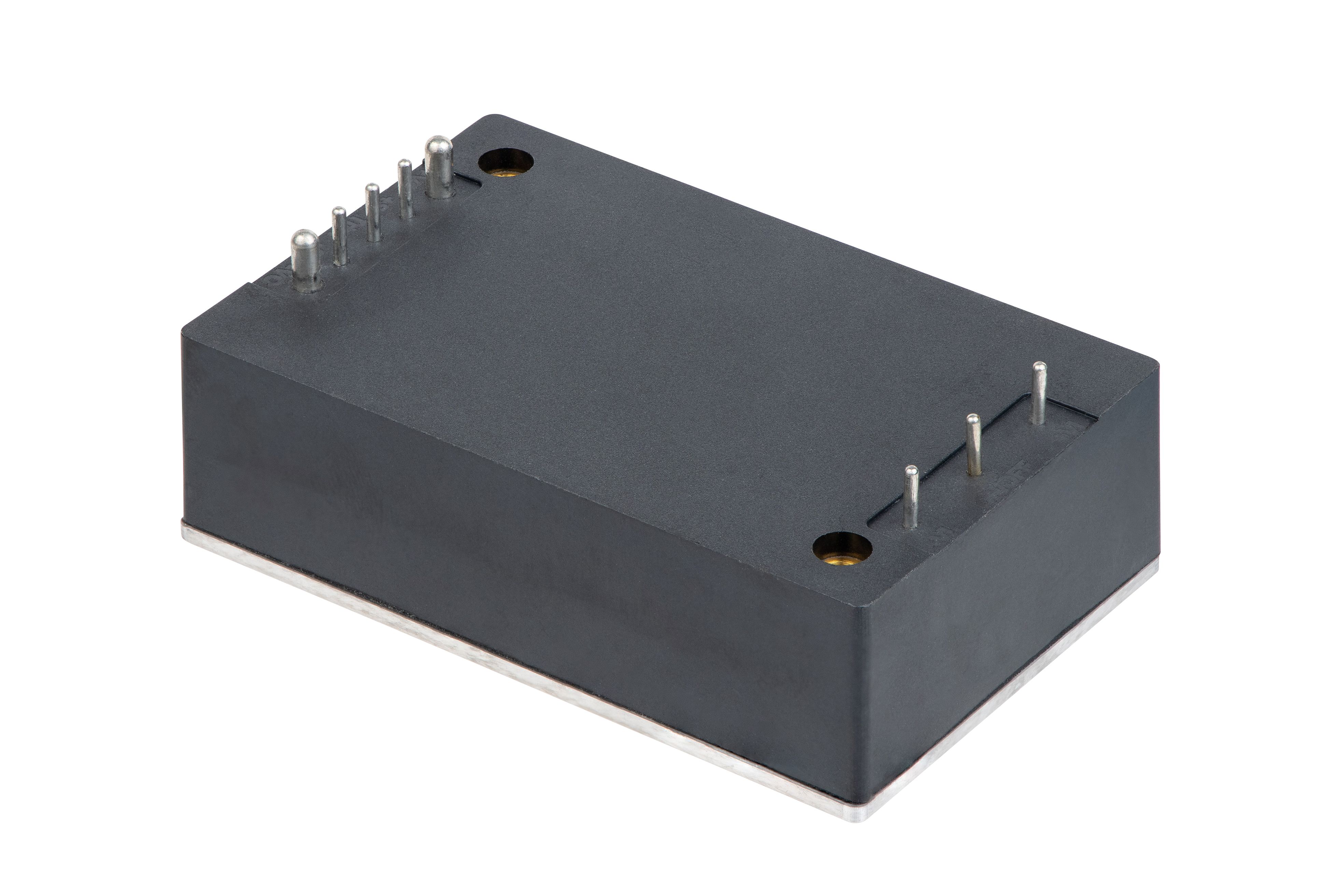

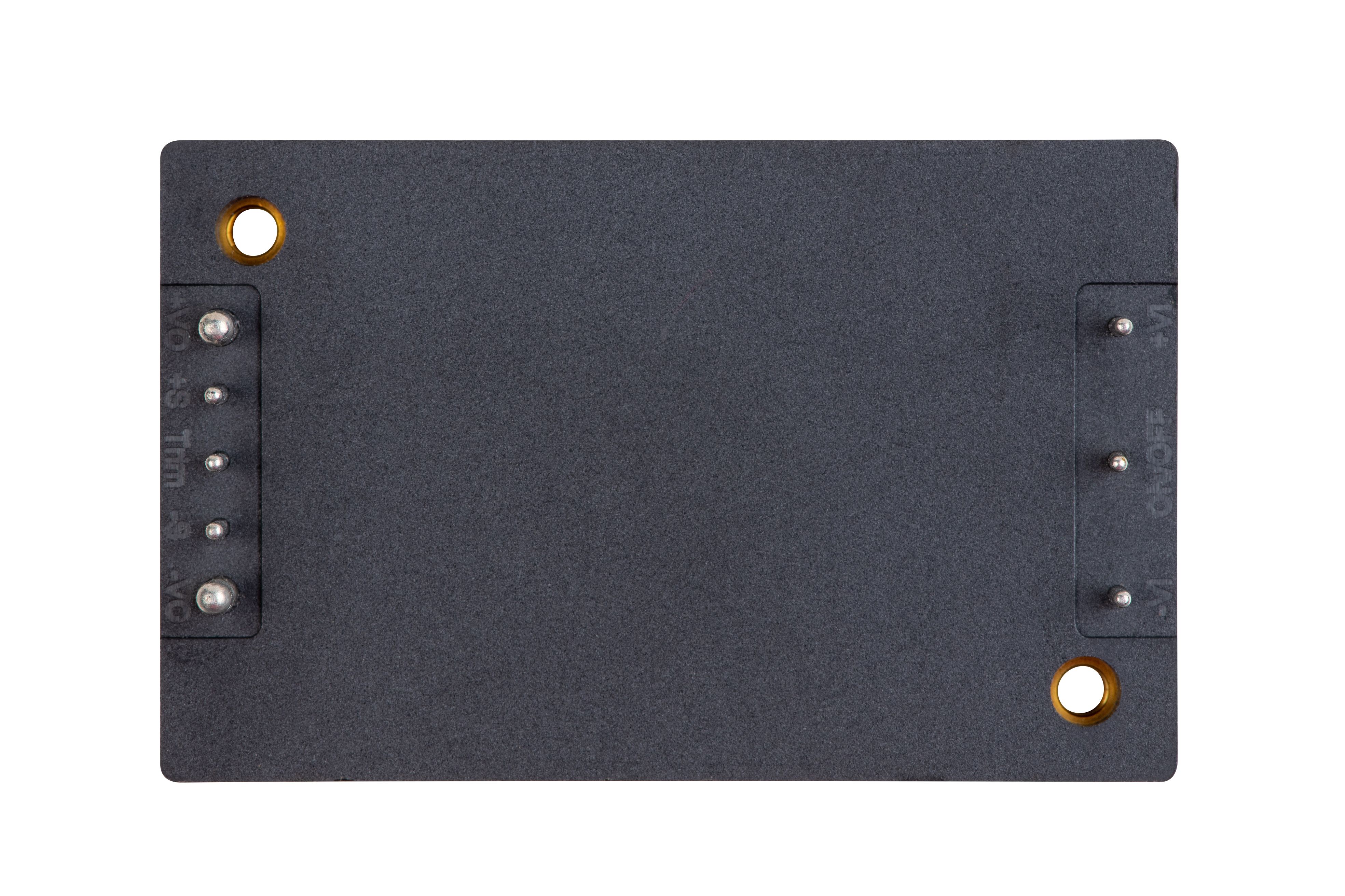

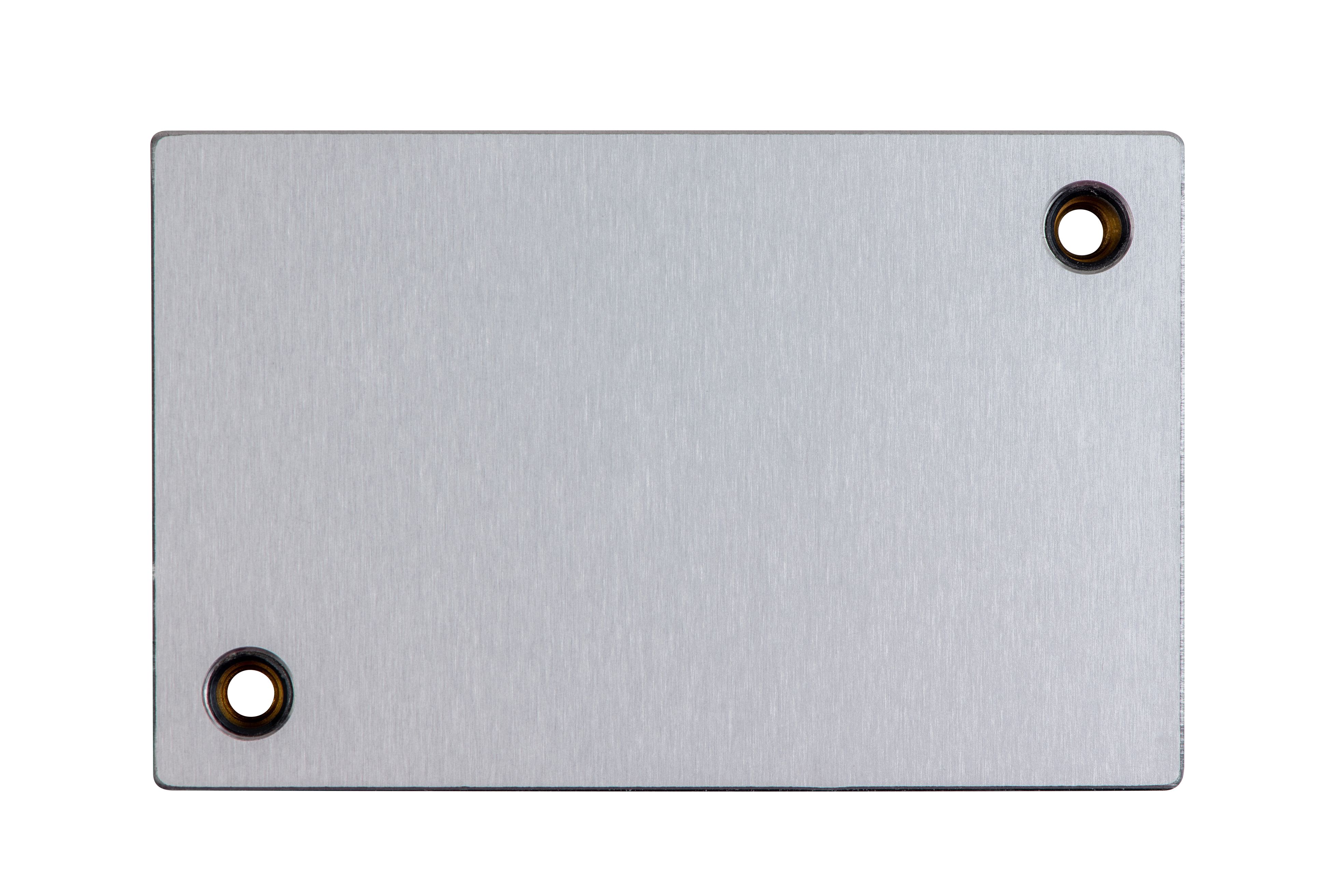

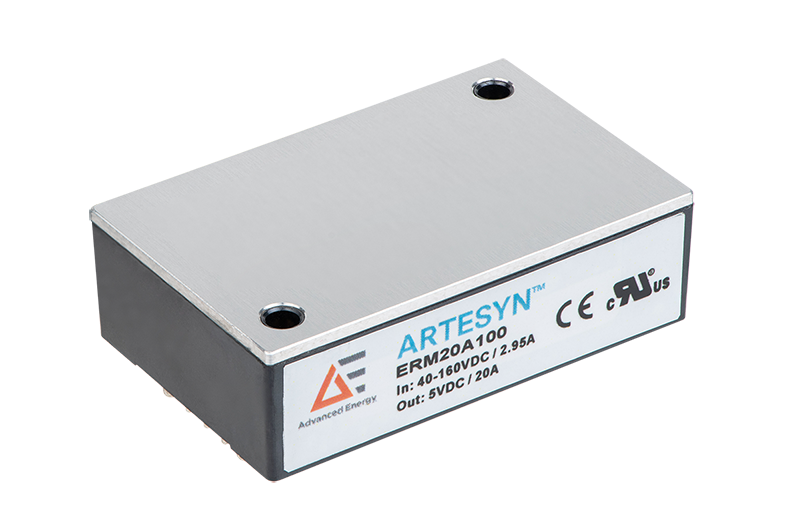

ERM100 Railway DC-DC Series

Active

100 W Quarter Brick

Advanced Energy’s Artesyn ERM100 series is a new generation of high performance, isolated DC-DC converter modules. The product offers 100 W in a small, fully encapsulated package. The input voltage ranges comply with European railway standard EN50155. Reinforced insulation and high EMC immunity qualifies these converters also for many demanding applications in railway and other transportation systems. Advanced circuit topology provides a very high efficiency up to 91.5% which allows ambient temperatures range up to +85℃ with derating.

特徴仕様在庫チェック技術文書 Support

特徴

Input Voltage 36Vdc to 160Vdc
Input current 1.2Amps
Output voltage 5V, 12V, 15V, 24V, 54V
Isolation 2000V I/O isolation
Approvals EN62368-1, EN50155, IEC60571,
Efficiency 0.915
Form factor Encapsulated 1/4 brick
Mechnical dimensions 1.47 by 2.3 by 0.67

メリット

Enable Polarity Positive or Negative enable

仕様

出力電力 (W):	100
長さ（インチ）:	2.3
幅（インチ）:	1.47
高さ（インチ）:	0.67
マウントタイプ:	BMP; Through Hole
最小出力電流 (A):	1.85
最大出力電流 (A):	20
出力電圧範囲 (V):	4.5V to 56.7V
最小出力（W）:	100
最大出力（W）:	100
Minimum Input Voltage (V):	36
最大入力電圧 (V):	160
保証期間（年）:	3

すべての仕様仕様の崩壊

在庫チェック

モデル番号サンプル購入	最小電圧 (V)	最大最大電圧 (V)	電流 (A)	公称電圧 (V)	出力数	サンプル	購入
ERM01U100 Active, お問い合わせ 100W 1/4 brick, 36-160Vdc in, 54V 1.85A out 58.4 x 37.3 x 17mm お問い合わせ購入	45.9	56.7	1.85	54	1	お問い合わせ	購入
ERM01U100-HS Active, お問い合わせ 100W 1/4 brick, 36-160Vdc in, 54V 1.85A out 58.4 x 37.3 x 17mm, 1" heatsink added お問い合わせ購入	45.9	56.7	1.85	54	1	お問い合わせ	購入
ERM01U100N Active, お問い合わせ 100W 1/4 brick, neg-enable, 36-160Vdc in, 54V 1.85A out 58.4 x 37.3 x 17mm お問い合わせ購入	45.9	56.7	1.85	54	1	お問い合わせ	購入
ERM01U100N-HS Active, お問い合わせ 100W 1/4 brick, neg-enable, 36-160Vdc in, 54V 1.85A out 58.4 x 37.3 x 17mm, 1" heatsink added お問い合わせ購入	45.9	56.7	1.85	54	1	お問い合わせ	購入
ERM04H100 Active, お問い合わせ 100W 1/4 brick, 36-160Vdc in, 24V 4A out 58.4 x 37.3 x 17mm お問い合わせ購入	21.6	26.4	4.2	24	1	お問い合わせ	購入
ERM04H100-HS Active, お問い合わせ 100W 1/4 brick, 36-160Vdc in, 24V 4A out 58.4 x 37.3 x 17mm, 1" heatsink added お問い合わせ購入	21.6	26.4	4.2	24	1	お問い合わせ	購入
ERM04H100N アクティブ, 在庫あり 100W 1/4 brick, neg-enable, 36-160Vdc in, 24V 4A out 58.4 x 37.3 x 17mm リクエスト購入	21.6	26.4	4.2	24	1	リクエスト	購入
ERM04H100N-HS Active, お問い合わせ 100W 1/4 brick, neg-enable, 36-160Vdc in, 24V 4A out 58.4 x 37.3 x 17mm, 1" heatsink added お問い合わせ購入	21.6	26.4	4.2	24	1	お問い合わせ	購入
ERM06C100 Active, お問い合わせ 100W 1/4 brick, 36-160Vdc in, 15V 6A out 58.4 x 37.3 x 17mm お問い合わせ購入	13.5	16.5	6.7	15	1	お問い合わせ	購入
ERM06C100-HS Active, お問い合わせ 100W 1/4 brick, 36-160Vdc in, 15V 6A out 58.4 x 37.3 x 17mm, 1" heatsink added お問い合わせ購入	13.5	16.5	6.7	15	1	お問い合わせ	購入
ERM06C100N Active, お問い合わせ 100W 1/4 brick, neg-enable, 36-160Vdc in, 15V 6A out 58.4 x 37.3 x 17mm お問い合わせ購入	13.5	16.5	6.7	15	1	お問い合わせ	購入
ERM06C100N-HS Active, お問い合わせ 100W 1/4 brick, neg-enable, 36-160Vdc in, 15V 6A out 58.4 x 37.3 x 17mm, 1" heatsink added お問い合わせ購入	13.5	16.5	6.7	15	1	お問い合わせ	購入
ERM08B100 Active, お問い合わせ 100W 1/4 brick, 36-160Vdc in, 12V 8A out 58.4 x 37.3 x 17mm お問い合わせ購入	10.8	13.2	8.4	12	1	お問い合わせ	購入
ERM08B100-HS Active, お問い合わせ 100W 1/4 brick, 36-160Vdc in, 12V 8A out 58.4 x 37.3 x 17mm, 1" heatsink お問い合わせ購入	10.8	13.2	8.4	12	1	お問い合わせ	購入
ERM08B100N アクティブ, 在庫あり 100W 1/4 brick, neg-enable, 36-160Vdc in, 12V 8A out 58.4 x 37.3 x 17mm リクエスト購入	10.8	13.2	8.4	12	1	リクエスト	購入
ERM08B100N-HS Active, お問い合わせ 100W 1/4 brick, neg-enable, 36-160Vdc in, 12V 8A out 58.4 x 37.3 x 17mm, 1" heatsink お問い合わせ購入	10.8	13.2	8.4	12	1	お問い合わせ	購入
ERM20A100 Active, お問い合わせ 100W 1/4 brick, 36-160Vdc in, 5V, 20A out 58.4 x 37.3 x 17mm お問い合わせ購入	4.5	5.5	20	5	1	お問い合わせ	購入
ERM20A100-HS Active, お問い合わせ 100W 1/4 brick, 36-160Vdc in, 5V, 20A out 58.4 x 37.3 x 17mm, 1" heatsink added お問い合わせ購入	4.5	5.5	20	5	1	お問い合わせ	購入
ERM20A100N Active, お問い合わせ 100W 1/4 brick, neg-enable, 36-160Vdc in, 5V, 20A out 58.4 x 37.3 x 17mm お問い合わせ購入	4.5	5.5	20	5	1	お問い合わせ	購入
ERM20A100N-HS Active, お問い合わせ 100W 1/4 brick, neg-enable, 36-160Vdc in, 5V, 20A out 58.4 x 37.3 x 17mm, 1" heatsink added お問い合わせ購入	4.5	5.5	20	5	1	お問い合わせ	購入
