GB20 Series

Active

20 W Single Output Medical and Industrial Grade

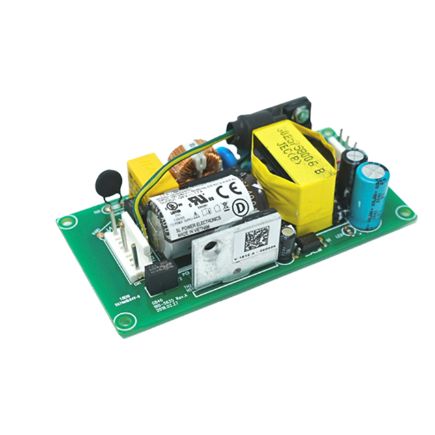

Advanced Energy’s SL Power GB20 series of open-frame AC-DC power supplies comprises seven single output models. All models feature medical safety approvals and accept a universal input of 90 to 264 VAC. These compact switch-mode power supplies feature output overvoltage, overload protection, with short-circuit protection on the output. GB20 series power supplies provide 20 W of output power with free air convection cooling.

特点规格库存检查技术文档 Support

特点

20 W Open Frame and PCB-mount Power Supply
1.6” x 3.38” x 1.0” Package
Universal Input 90 to 264 VAC
<0.1 W no load input power
>1,000,000 hours MTBF

益处

Approved to EN/IEC/UL62368-1
Approved to CSA/EN/IEC/UL60601-1, 3rd Edition
Meets Class B Radiated & Conducted EMI with margin
Meets Heavy Industrial and IEC60601-1-2 4th Edition Levels of EMC
E-Cap life of >7 years
3-year warranty

规格

输出功率（瓦）:	20
长度（英寸）:	3.38
宽度（英寸）:	1.6
高度（英寸）:	1
安装类型:	Embedded PSU
最小输出电流 (A):	0.4
最大输出电流 (A):	3
输出电压范围 (V):	5V to 48V
最小输出功率（瓦）:	15
最大输出功率（瓦）:	20
Minimum Input Voltage (V):	90
最大输入电压 (V):	264
保修期（年）:	3

所有规格折叠规格

库存检查

型号样品购买	最小值电压 (V)	最大电压电压 (V)	电流 (A)	标称电压 (V)	输出数量	样品	购买
GB20S05K01 活动，有库存 5V @ 3A, Class I 要求购买	5	5	3	5	1	要求	购买
GB20S05P01 活动，有库存 5V @ 3.0A PCB Mount Class II 要求购买	5	5	3	5	1	要求	购买
GB20S07K01 活动，有库存 7.5V @ 2A, Class I 要求购买	7.5	7.5	2	7.5	1	要求	购买
GB20S07P01 活动，有库存 7.5V @ 2.0A PCB Mount Class II 要求购买	7.5	7.5	2	7.5	1	要求	购买
GB20S09K01 活动，有库存 9V @ 2A, Class I 要求购买	9	9	2	9	1	要求	购买
GB20S09P01 活动，有库存 9V @ 2.0A PCB Mount Class II 要求购买	9	9	2	9	1	要求	购买
GB20S12K01 活动，有库存 12V @ 2A, Class I 要求购买	12	12	1.5	12	1	要求	购买
GB20S12P01 活动，有库存 12V @ 1.5A PCB Mount Class II 要求购买	12	12	1.5	12	1	要求	购买
GB20S15K01 活动，有库存 15V @ 1.2A, Class I 要求购买	15	15	1.2	15	1	要求	购买
GB20S15P01 活动，有库存 15V @ 1.2A PCB Mount Class II 要求购买	15	15	1.2	15	1	要求	购买
GB20S24K01 活动，有库存 24V @ 0.8A, Class I 要求购买	24	24	0.8	24	1	要求	购买
GB20S24P01 活动，有库存 24V @ 0.8A PCB Mount Class II 要求购买	24	24	0.8	24	1	要求	购买
GB20S48K01 活动，有库存 48V @ 0.4A, Class I 要求购买	48	48	0.4	48	1	要求	购买
GB20S48P01 活动，有库存 48V @ 0.4A PCB Mount Class II 要求购买	48	48	0.4	48	1	要求	购买

技术文档

标题	类型
GB20 3D File (5 MB)	三维模型
GB20 PCB Footprint Files (134 KB)	三维模型
GB20 Datasheet (957 KB)	数据表
GB10 & GB20 Medical Demko Certificate (160 KB)	Demko Certificate
GB20 REACH Statement (124 KB)	达到证书
GB20 RoHS Certificate (131 KB)	RoHS 证书
GB10 & GB20 HT CB Certificate (73 KB)	安全证书
GB10 & GB20 Medical CB Certificate Class I Ed 3.1 (52 KB)	安全证书
GB10 & GB20 Medical CB Certificate Class II Ed 3.1 (59 KB)	安全证书
GB10 & GB20 Medical UL Certificate of Compliance (280 KB)	安全证书
